Вакуумный выключатель (VCB)представляет собой высоковольтное распределительное устройство, в котором в качестве изолирующей и дугогасящей среды используется вакуум. Широко применяется в энергосистемах, главным образом для управления и защиты электросетей, особенно в области высокого и сверхвысокого напряжения. Сегодня мы поговорим о принципе работы VCB и его работе на практике.
Принцип работы
Основной принцип работы вакуумного выключателя заключается в использовании вакуумной среды для гашения дуги и изоляции. Когда цепь необходимо отключить, рабочий механизм заставляет подвижные и статические контакты разъединиться, образуя дугу. В состоянии вакуума молекул газа очень мало, поэтому дугу трудно поддерживать, и она быстро погаснет. В то же время специальная конструкция вакуумной камеры гашения дуги позволяет ускорить процесс гашения дуги и обеспечить безопасное отключение цепи.
Основная структура и особенности

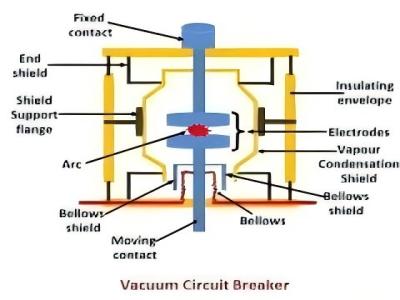

Основная структуравакуумный выключательвключает камеру вакуумного гашения дуги, приводной механизм, токопроводящие элементы и изолирующие компоненты. Его основным компонентом является вакуумная камера гашения дуги, в которой подвижные и статические контакты заключены в среду высокого вакуума. Поскольку в вакуумной среде очень мало молекул газа, дугу трудно поддерживать, что обеспечивает превосходные характеристики гашения дуги вакуумным выключателем.
Характеристики VCB:
Не требуется дугогасительная и изолирующая среда:Вакуумные выключатели используют технологию вакуумного отключения и не требуют дополнительных дугогасительных и изолирующих средств.
Компактная структура:Благодаря изоляционным характеристикам вакуума VCB относительно мал по размеру, небольшому размеру и легкому весу, а также прост в установке и обслуживании.
Долгая жизнь:Вакуумные выключатели имеют длительный электрический срок службы. Кроме того, вакуумная среда может защитить камеру гашения дуги и токопроводящие компоненты от грязи, влаги, конденсата и механических ударов.
Надежный рабочий механизм:VCB обычно оснащен надежным модульным пружинным приводным механизмом, который удобен в установке и обслуживании, обеспечивая при этом стабильность и безопасность эксплуатации.
Несколько способов установки:VCB предлагает два метода установки: фиксированный и на тележке, для удовлетворения потребностей различных сценариев применения.
Блокировка против неправильной эксплуатации:VCB имеет полную функцию блокировки от неправильной эксплуатации, обеспечивающую безопасность персонала и оборудования.
Область применения
Вакуумные выключатели широко используются в энергосистемах для управления и защиты электросетей. Особенно в местах, где требуется частая эксплуатация или множественные токи открытия и отключения в полях высокого и сверхвысокого напряжения, например, на электростанциях и подстанциях, VCB показывает свои превосходные характеристики. Кроме того, благодаря хорошим изоляционным характеристикам и отключающей способности VCB также подходит для мест с относительно суровыми условиями окружающей среды.
Техническое обслуживание ВКБ
Благодаря высокой надежности и длительному электрическому сроку службы вакуумных выключателей объем работ по техническому обслуживанию относительно невелик. Однако для обеспечения его нормальной работы все же необходимы регулярные проверки и техническое обслуживание. Сюда входит проверка степени вакуума вакуумного прерывателя, очистка контактов и изолирующих деталей, проверка гибкости рабочего механизма и т. д.
Заключение
Вакуумные выключателииграют жизненно важную роль в энергетических системах благодаря своим превосходным характеристикам гашения дуги, компактной конструкции и надежному рабочему механизму. Это не только повышает безопасность и стабильность энергосистемы, но и снижает затраты на техническое обслуживание. Благодаря постоянному развитию технологий вакуумные выключатели VCB будут продолжать играть все более важную роль в будущем и вносить больший вклад в развитие энергосистемы.
