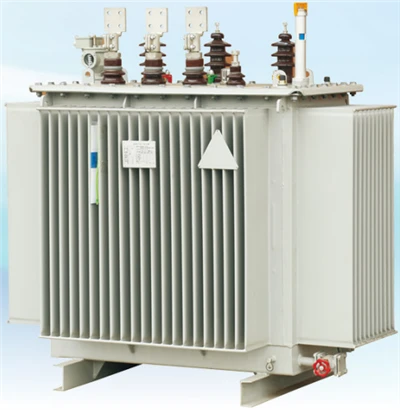

Масляный-силовой трансформатор

Наши масляные-силовые трансформаторы предназначены для распределительных сетей среднего- и высокого-напряжения, где эксплуатационная стабильность, тепловые характеристики, диэлектрическая изоляция и долгосрочная-надежность имеют решающее значение.

В системе, основанной на строгих производственных стандартах (системы управления качеством, сертифицированные по стандартам ISO 9001 и ISO 14001), используются специализированные изоляционные жидкости, которые служат двойной цели: обеспечивают высокую диэлектрическую прочность для электрической изоляции и действуют как эффективный тепло-носитель. Тепло, генерируемое магнитным сердечником и медными или алюминиевыми обмотками, передается непосредственно окружающей жидкости, а затем рассеивается естественным путем или посредством принудительного потока воздуха через стенки резервуара и радиаторы.

Эти устройства, созданные в соответствии со стандартами IEC 60076, IEEE/ANSI или конкретными региональными стандартами, могут быть адаптированы для подстанций коммунальных предприятий, предприятий тяжелой промышленности, проектов возобновляемой энергетики и коммерческих распределительных сетей.

Настраивается на основе фактических параметров сети
Выбор трансформатора строго по номиналу кВА или МВА приводит к несоответствию в работе. Первичное и вторичное напряжение, частота системы, сопротивление короткого-замыкания, векторная группа, уровни изоляции, диапазоны ответвлений, температура окружающей среды и высота объекта определяют окончательный физический и электрический расчет.
Вместо того, чтобы загонять проекты в жесткие,-готовые-шаблоны, мы настраиваем каждое устройство так, чтобы оно точно соответствовало параметрам вашей сети:
Номинальная мощность и частота системы (50 Гц или 60 Гц)
Однофазная-или трехфазная-конструкция
Первичные и вторичные напряжения, а также группы векторов
Импедансное напряжение и диапазон отводов высокого напряжения
Уровень изоляции и базовый уровень импульсной изоляции (BIL)
Способ охлаждения, материал намотки и конструкция резервуара.
Среда установки на месте и аксессуары для защиты

Двойная-функция охлаждения для непрерывной работы
Изоляционные жидкости одновременно обеспечивают как внутреннюю изоляцию, так и терморегулирование.
• ONAN (Oil Natural Air Natural): В стандартных конфигурациях тепло заставляет масло естественным образом циркулировать внутри резервуара, выделяя тепловую энергию через гофрированные стенки или внешние радиаторы без использования механических вентиляторов.
• ONAF (Oil Natural Air Forced): Для более высоких номинальных характеристик или сложных профилей нагрузки можно установить внешние охлаждающие вентиляторы для увеличения потока воздуха через поверхности радиатора и улучшения отвода тепла.

Конструкция магнитного сердечника с низкими-потерями
Магнитный сердечник изготовлен из листов кремнистой стали с электротехнической -зернистой-ориентированной структурой и рассчитан на круглосуточную работу без выходных. Поскольку потери в сердечнике происходят постоянно независимо от нагрузки, точный контроль соединений сердечника, укладки пластин и плотности потока напрямую минимизирует потери на холостом ходу и ток возбуждения.

Выбор материала гибкого проводника
Обмотки доступны из электролитической меди или электротехнического-алюминия, в зависимости от механических и финансовых характеристик:
• Медь: обеспечивает более высокую электропроводность, что приводит к более компактным размерам обмотки и меньшим потерям на нагрузке.
• Алюминий: обеспечивает меньший общий вес проводника и более экономичный-материальный профиль для конкретных региональных бюджетов.

Высокоэффективная-система изоляции
Внутренняя изоляция объединяет твердые изоляционные материалы (такие как картон и бумага) с жидким минеральным маслом, что позволяет выдерживать рабочее напряжение и переходные перенапряжения. Для сетей среднего- и высокого-напряжения выдерживаемые напряжения переменного тока и уровни выдерживаемости грозовых импульсов тщательно проверяются, чтобы гарантировать, что устройство безопасно справляется с реальными-перенапряжениями и атмосферными переходными процессами.

Точное регулирование напряжения с помощью переключателей ответвлений
Напряжения в сети колеблются в зависимости от распределения нагрузки и расстояния до сети.
• Выключенные-переключатели ответвлений цепей (OFFTC): обычно настраиваются с диапазоном, например +/- 2 x 2,5 процента, что позволяет регулировать-коэффициент трансформации, когда трансформатор полностью обесточен-.
• Устройства РПН-под нагрузкой: предназначены для применений, в которых регулирование напряжения должно происходить динамически, в то время как трансформатор остается полностью под напряжением под нагрузкой.

Конструкция герметичного резервуара против консерватора
• Герметичный тип: бак полностью изолирован от внешней атмосферы, что предотвращает прямой контакт трансформаторного масла с окружающим воздухом. Это сводит к минимуму поглощение влаги и окисление масла при длительной-работе.
• Тип консерватора: имеет расширительный бак в верхней части, позволяющий компенсировать колебания объема масла, вызванные изменениями температуры. Эту конструкцию можно комбинировать с осушительным сапуном, индикатором уровня масла и реле Бухгольца.

Механические резервуары для тяжелых условий эксплуатации-и защита от коррозии
Баки трансформатора изготовлены из конструкционной стали, чтобы выдерживать внутреннее давление, подъемные нагрузки и нагрузки при транспортировке. В зависимости от воздействия окружающей среды,-например, прибрежных соленых брызг, высокой влажности или сильного промышленного загрязнения,-для предотвращения преждевременной коррозии наносится подготовка поверхности, грунтовка и много-защитное покрытие.

Индивидуальные аксессуары для защиты и мониторинга
Установки могут быть оснащены контрольно-измерительными приборами в зависимости от проекта:
Индикаторы температуры масла и обмотки с контактами сигнализации/отключения
Магнитные указатели уровня масла и устройства сброса давления
Реле Бухгольца и осушающие сапуны
Дренажные клапаны, фильтрующие клапаны и заземляющие клеммы
Вводы ВН/НН и подъемные проушины

Инженерные распределительные сети:Понижение среднего и высокого напряжения на городских распределительных подстанциях, сельских линиях электрификации и фидерных сетях.

Промышленные объекты:Специальные понижающие-трансформаторы для производственных предприятий, горнодобывающих предприятий, химических перерабатывающих предприятий и цехов тяжелого машиностроения.

Проекты возобновляемой энергетики:Коллектор и ступенчатое-повышающее/понижающее-преобразование для солнечных фотоэлектрических (ФЭ) полей и ветряных электростанций.

Коммерческие разработки:Подача электроэнергии среднего-и-низкого напряжения в торговые комплексы, высотные-офисные здания, центры обработки данных и крупные-проекты в сфере недвижимости.

Общественная инфраструктура:Надежное электроснабжение водоочистных сооружений, насосных станций и транспортных сетей.

Различное напряжение в региональной сети:Первичное и вторичное напряжение наматываются по индивидуальному заказу-в соответствии с местными стандартами электроснабжения, а не требуют стандартных компромиссов с несколькими-отводами.

Регулирование напряжения под нагрузкой:Встроенные-переключатели ответвлений компенсируют падение напряжения в сети на больших расстояниях.

Суровые внешние условия:Прочная герметизация резервуара и специально разработанная система защитной окраски предотвращают разрушение от экстремальных погодных условий, пыли и прибрежной влажности.

Термическое управление:Комбинированная естественная циркуляция масла и опциональное принудительное-воздушное охлаждение предотвращают тепловую перегрузку в условиях пиковой нагрузки.

Чтобы обеспечить долгосрочную-операционную надежность, производство следует строгому-контролю качества от поступления сырья до окончательной сборки:

Входной контроль материалов:Проверка листов электротехнической стали, электролитической меди/алюминия, изоляционной бумаги, втулок и партий масла на соответствие строгим спецификациям.

Сборка сердечника и обмотка:Точная укладка кремниевой стали для минимизации воздушных зазоров, а также обмотка с контролируемым натяжением, позволяющая выдерживать электромеханические силы короткого-замыкания.

Вакуумная сушка:Активные детали проходят специальные циклы термической и вакуумной сушки в современных камерах для удаления остаточной влаги из твердой изоляции перед заправкой в ​​резервуары и маслом.

Регулярные электрические испытания:Каждое устройство проходит заводские испытания в соответствии со стандартами IEC 60076 в нашей испытательной лаборатории высокого-напряжения, включая:
Измерение сопротивления обмотки
Проверка коэффициента трансформации и группы векторов
Без-потерь нагрузки и измерение тока без-нагрузки
Измерение-импеданса короткого замыкания и потерь нагрузки-
Диэлектрические стандартные испытания (испытания приложенным напряжением и наведенным перенапряжением)
Функциональные проверки защитных аксессуаров

Для формирования точного технико-коммерческого предложения, пожалуйста, предоставьте следующие параметры, если таковые имеются:
Номинальная мощность (кВА или МВА)
Первичное напряжение и вторичное напряжение
Частота системы (50 Гц или 60 Гц) и количество фаз
Требуемая векторная группа и сопротивление короткого-замыкания
Диапазон ответвлений и тип переключателя ответвлений (OFFTC или OLTC)
Тип охлаждения (ONAN или ONAF) и предпочтительный материал обмотки (медь или алюминий)
Место установки, максимальная температура окружающей среды и высота над уровнем моря.
Применимый стандарт проектирования (например, IEC 60076, IEEE/ANSI)
Требуемые защитные аксессуары и страна назначения
