Как опытный поставщик полюсных трансформаторов, я воочию стал свидетелем решающей роли, которую эти устройства играют в нашей электрической инфраструктуре. Один из наиболее часто задаваемых вопросов, с которыми я сталкиваюсь, касается методов охлаждения полюсных трансформаторов. В этом блоге я расскажу о различных методах охлаждения, используемых в полюсных трансформаторах, проливая свет на их принципы, преимущества и применение.
Понимание основ полюсных трансформаторов
Прежде чем мы рассмотрим методы охлаждения, давайте кратко разберемся, что такое полюсный трансформатор. Полюсный трансформатор — это тип распределительного трансформатора, который обычно устанавливается на опорах электросетей. Он используется для понижения высокого напряжения электроэнергии из электросети до более низкого напряжения, подходящего для жилого, коммерческого и промышленного использования. Эти трансформаторы необходимы для безопасной и надежной подачи электроэнергии конечным потребителям.
Важность охлаждения полюсных трансформаторов
Трансформаторы выделяют тепло во время работы из-за электрических потерь в сердечнике и обмотках. Чрезмерное тепло может привести к снижению эффективности трансформатора, ускорить старение изоляционных материалов и даже вызвать преждевременный выход из строя. Поэтому эффективное охлаждение жизненно важно для поддержания оптимальной производительности и продления срока службы полюсных трансформаторов.
Воздушно-естественное (AN) охлаждение
Самый простой и распространенный метод охлаждения полюсных трансформаторов – воздушно-естественное (АН) охлаждение. В этом методе тепло, вырабатываемое трансформатором, рассеивается в окружающий воздух посредством естественной конвекции. Трансформатор имеет ребра или радиаторы на внешней поверхности для увеличения площади поверхности, доступной для теплопередачи.
Принцип естественного охлаждения воздухом прост. По мере нагревания трансформатора воздух, контактирующий с его поверхностью, нагревается и поднимается вверх. Затем более холодный воздух перемещается, чтобы заменить поднимающийся теплый воздух, создавая естественный воздушный поток, уносящий тепло. Этот метод отличается высокой надежностью и не требует дополнительной мощности для системы охлаждения, что делает его экономически эффективным.
Однако воздушно-естественное охлаждение имеет свои ограничения. Он подходит для полюсных трансформаторов малых и средних размеров с относительно низкой номинальной мощностью. Для более крупных трансформаторов или трансформаторов, работающих в условиях высоких температур, охлаждающая способность естественного воздушного охлаждения может оказаться недостаточной.
Воздушное – принудительное охлаждение
Чтобы преодолеть ограничения воздушного естественного охлаждения, можно использовать воздушное принудительное (AF) охлаждение. В этом методе вентиляторы нагнетают воздух над поверхностью трансформатора, увеличивая скорость теплопередачи. Вентиляторы увеличивают скорость воздушного потока, что, в свою очередь, улучшает коэффициент конвективной теплопередачи.
Воздушно-принудительное охлаждение значительно увеличивает охлаждающую способность трансформатора, позволяя ему выдерживать более высокие силовые нагрузки. Его часто используют в ситуациях, когда трансформатору необходимо работать на полную мощность в течение длительного времени или в зонах с высокими температурами окружающей среды. Однако использование вентиляторов увеличивает сложность и стоимость трансформатора. Кроме того, для работы вентиляторов требуется электроэнергия, что увеличивает общее энергопотребление системы.
Масло – погружное охлаждение
Другим широко используемым методом охлаждения полюсных трансформаторов является масляное охлаждение. При этом методе сердечник и обмотки трансформатора погружаются в специальное изоляционное масло. Масло служит двум основным целям: обеспечивает электрическую изоляцию и действует как охлаждающая жидкость.
Масло поглощает тепло, выделяемое сердечником и обмотками, и передает его во внешний бак трансформатора. Внешний резервуар обычно оснащен радиаторами или охлаждающими ребрами для рассеивания тепла в окружающий воздух. Когда масло нагревается, оно поднимается к верху резервуара, а более холодное масло снизу перемещается, чтобы заменить его, создавая естественный конвекционный поток внутри масла.
Масляное охлаждение имеет ряд преимуществ. Масло обладает отличными изоляционными свойствами, что позволяет предотвратить электрический пробой. Он также обладает высокой удельной теплоемкостью, что означает, что он может поглощать большое количество тепла без значительного повышения температуры. Это делает масляные трансформаторы пригодными для применения в системах большой мощности.
Однако масляные трансформаторы требуют большего обслуживания по сравнению с трансформаторами с воздушным охлаждением. Масло необходимо регулярно проверять и заменять, чтобы гарантировать его качество. Также существует риск утечки масла, которая может быть опасна для окружающей среды.
Сравнение методов охлаждения
Каждый метод охлаждения имеет свой набор преимуществ и недостатков, и выбор метода охлаждения зависит от нескольких факторов, таких как номинальная мощность трансформатора, условия эксплуатации и соображения стоимости.
Воздушно-естественное охлаждение является самым простым и экономичным вариантом для небольших предприятий. Он требует минимального обслуживания и не требует дополнительного энергопотребления. Воздушно-принудительное охлаждение обеспечивает более высокую холодопроизводительность, но за счет увеличения сложности и энергопотребления. Масляное охлаждение подходит для мощных трансформаторов, но требует большего обслуживания и несет потенциальную угрозу для окружающей среды.
Приложения и соображения
В жилых районах, где потребность в электроэнергии относительно невелика, часто бывает достаточно полюсных трансформаторов с воздушным естественным охлаждением. Они тихие, надежные и экономичные. В коммерческих и промышленных помещениях, где потребность в электроэнергии выше, может потребоваться воздушное или масляное охлаждение.
При выборе полюсного трансформатора важно учитывать температуру окружающей среды, влажность и высоту места установки. Высокие температуры окружающей среды могут снизить эффективность охлаждения трансформатора, а высокая влажность может повлиять на изоляционные свойства масловмасляных трансформаторов. Высота также может влиять на эффективность охлаждения, поскольку плотность воздуха уменьшается с увеличением высоты, что влияет на конвективную передачу тепла.
Сопутствующие товары

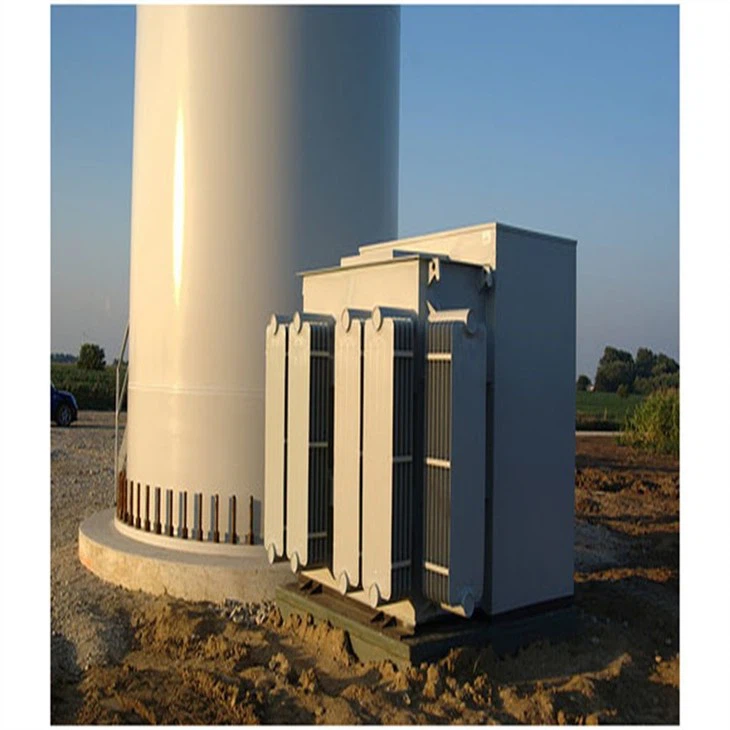

Если вы заинтересованы в изучении других типов трансформаторов, мы также предлагаем ряд продуктов, таких какВетер Трансформатор,Трансформатор из аморфного сплава, иТрехфазный изолирующий трансформатор. Эти трансформаторы предназначены для удовлетворения различных требований к мощности и приложений.
Заключение
В заключение, метод охлаждения полюсного трансформатора является решающим фактором, влияющим на его производительность, эффективность и срок службы. Основными используемыми методами являются воздушно-естественное, воздушно-принудительное и масляное охлаждение, каждый из которых имеет свои уникальные характеристики. Понимая эти методы охлаждения и принимая во внимание конкретные требования применения, вы можете принять обоснованное решение при выборе полюсного трансформатора.
Если у вас есть какие-либо вопросы о полюсных трансформаторах или вы заинтересованы в покупке нашей продукции, пожалуйста, свяжитесь с нами для подробного обсуждения. Наша команда экспертов всегда готова помочь вам найти правильное решение для ваших электрических потребностей.
Ссылки
- Проектирование электрических подстанций, третье издание Турана Гонена
- Трансформаторостроение: проектирование, технология и диагностика Г.К. Дубея
